Descripción General

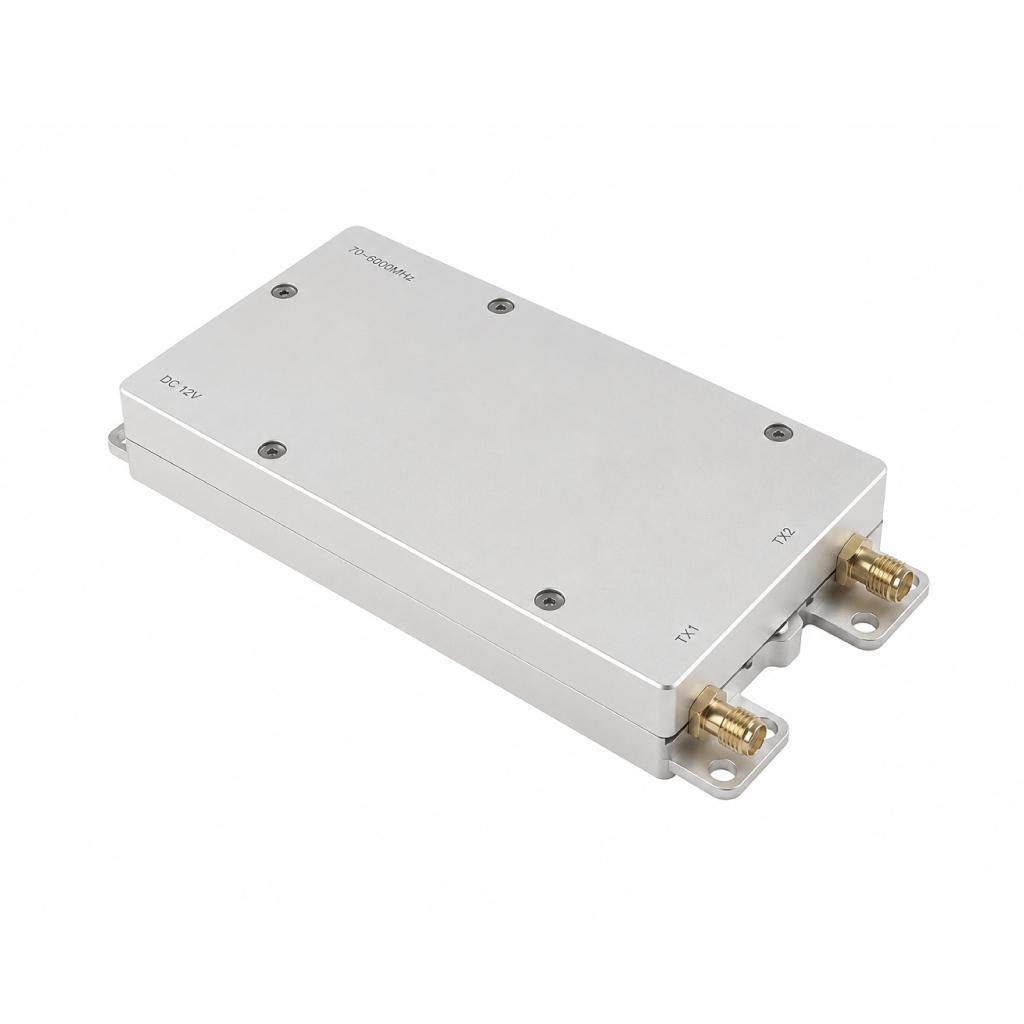

El Generador Digital RF de Banda Ultraancha es un módulo OEM de alto desempeño desarrollado para aplicaciones profesionales que requieren generación de señales RF de alta estabilidad y amplio rango de operación.
Su cobertura desde 70 MHz hasta 6000 MHz permite trabajar sobre la mayoría de bandas empleadas por sistemas de comunicaciones modernas, enlaces de telemetría, redes inalámbricas y plataformas aéreas no tripuladas (UAS).
Gracias a su arquitectura digital y velocidad de barrido de apenas 2.34 ms, el módulo puede recorrer rápidamente grandes segmentos del espectro radioeléctrico, convirtiéndose en una excelente plataforma para fabricantes e integradores que desarrollan soluciones RF especializadas.
Dispone de doble salida RF independiente (TX1 y TX2), alimentación de 12 VDC y un diseño compacto que facilita su integración dentro de equipos de reducido tamaño.
Este módulo constituye la etapa de generación de señal dentro de sistemas RF de mayor complejidad, pudiendo integrarse junto con amplificadores de potencia, filtros, antenas y sistemas de control para el desarrollo de soluciones personalizadas.
Características Principales
| Característica | Descripción |
|---|---|
| Cobertura de Frecuencia | Generación de señales RF en un amplio rango de 70 MHz hasta 6000 MHz, cubriendo la mayoría de bandas utilizadas en comunicaciones inalámbricas y sistemas UAS. |
| Arquitectura Digital | Generador digital de alta precisión que proporciona excelente estabilidad de frecuencia y bajo nivel de ruido para aplicaciones profesionales. |
| Barrido Ultrarrápido | Capacidad de realizar barridos de frecuencia de alta velocidad (hasta 2.34 ms), ideal para aplicaciones dinámicas sobre amplios segmentos del espectro. |
| Ancho de Banda Configurable | Permite configurar anchos de banda entre 50 MHz y 400 MHz según los requerimientos de integración. |
| Doble Salida RF | Dos puertos RF independientes (TX1 y TX2) que facilitan arquitecturas multicanal y el desarrollo de soluciones RF avanzadas. |
| Potencia Ajustable | Nivel de salida configurable para adaptarse a diferentes etapas de amplificación e integración OEM. |
| Diseño Compacto | Formato reducido que facilita su incorporación en equipos RF, plataformas embebidas y sistemas electrónicos de espacio limitado. |
| Integración OEM | Especialmente desarrollado para fabricantes e integradores de soluciones Counter-UAS, Guerra Electrónica (EW) y plataformas RF especializadas. |
Aplicaciones
Este módulo ha sido diseñado para fabricantes, integradores y centros de desarrollo que requieren una plataforma flexible para generación de señales RF.
Entre sus principales aplicaciones se encuentran:
- Sistemas Counter-UAS.
- Plataformas de Guerra Electrónica (EW).
- Integración en soluciones RF OEM.
- Generación de señales para pruebas y laboratorio.
- Bancos de ensayo para equipos de comunicaciones.
- Investigación y desarrollo de tecnologías RF.
- Sistemas de simulación electrónica.
- Desarrollo de plataformas multibanda.
Arquitectura de Integración
Controlador
│
▼
Generador Digital RF
│
▼
Amplificador RF
│
▼
Filtro
│
▼
Antena
El módulo actúa como la fuente digital de generación de señal dentro de arquitecturas RF de mayor potencia, permitiendo desarrollar soluciones personalizadas según los requerimientos del proyecto.
